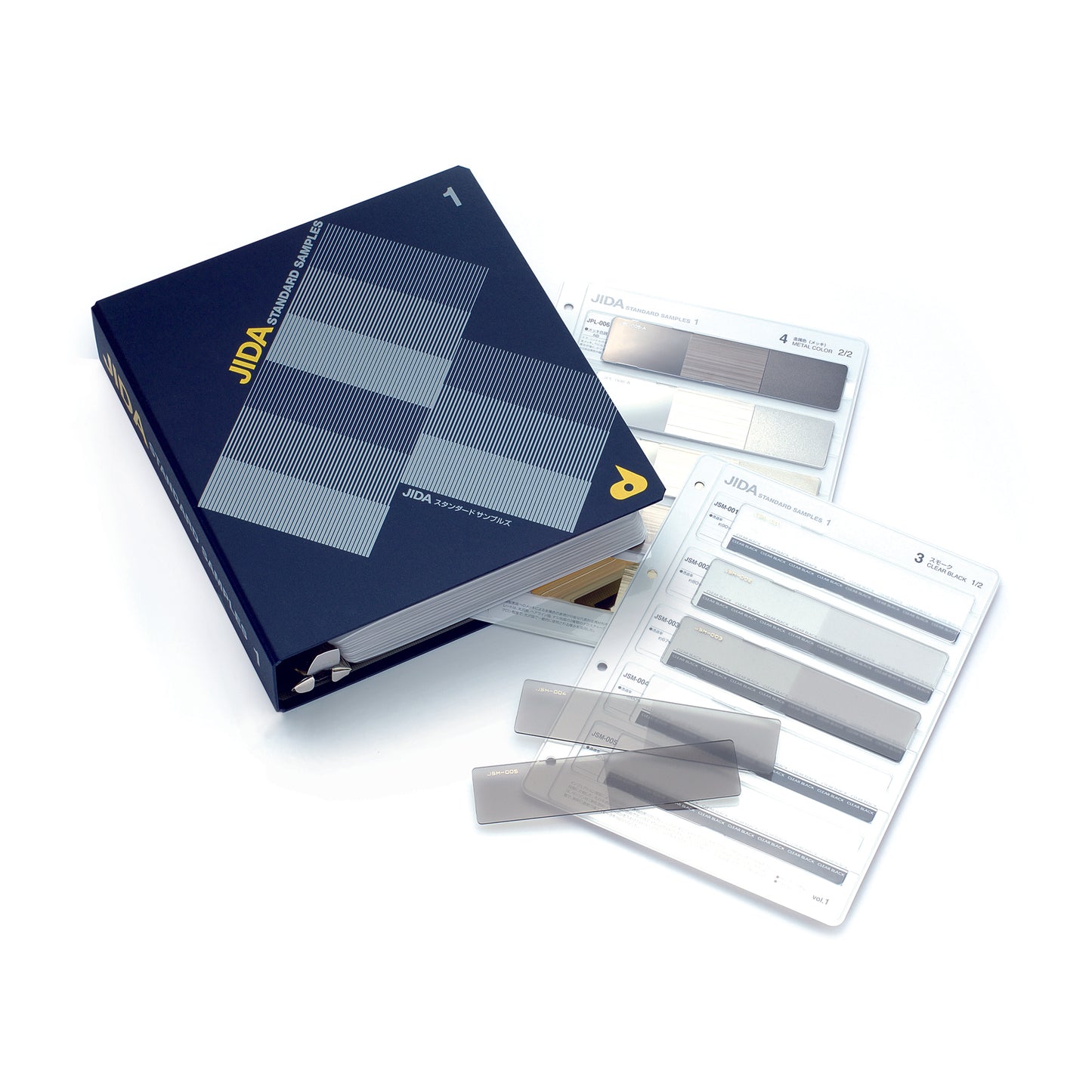

JIDA STANDARD SAMPLES-1 / 樹脂の素材と表面処理
JIDA STANDARD SAMPLES-1 / 樹脂の素材と表面処理
( 税込価格:¥37,400 )
樹脂の素材と表面処理集・第1弾 ■梨地:金型によるシボの粗さを10段階に・・ ■乳白:透明 と白の間の「乳白半透明」を9段階に・・ ■スモーク:透明と黒の間の「スモークグレー」を9段階に・・ ■メッキ:10種類の樹脂メッキを、それぞれ3種のテクスチャーに・・ TEXTURE:The textures formed on resin surface by injection molding. MILKY WHITE:In the gradation from transparence to sheer white formed by injection molding. CLEAR BLACK:In the gradation from transparence to clear black formed by injection molding. METAL COLOR:We selected ten major metals processible for plating on resin.
1.梨地 インジェクション金型によって成形された樹脂表面の凹凸を、ブラスターの大きさと深さによって10段階に分割しました。金型加工で可能な範囲で最小と思われる細かい表面を〈JTX-001〉とし、一般的に使用される「梨地」としては最大と思われる表面を〈JTX-010〉と設定、その間を等間隔に8段階設定しています。 また、樹脂の色によって見え方が大きく異なるという観点から一般的な黒だけでなく、無色透明とオフホワイトも加え、より実践的で種類豊富な梨地サンプル集です。 全て共通サイズ170mm×40mm、厚さ2mmのサンプルプレートを真ん中で2分割し、同じ凹凸の梨地で光沢の違いも同時に見られるようにしました。左半分が打ち放し状態、右半分は表面を滑らかにする加工を付加した仕上げです。 (黒・白・透明)全6ページ/30枚 1. TEXTURE We classified the textures formed on resin surface by injection molding into ten levels by width and depth of the indentation,Given the fact that the surface color has an influence on how the texture is viewed, we provide further color variations, namely transparence and milky white, in addition to the commonly used black so as to serve for practical use.
2.乳白 インジェクション成形による無色透明と不透明の白の間に無段階に存在する「乳白半透明」という色を「見た目の透過度」を基準に9段階に分類し、9枚のプレートに成型しました。機械によって測定した「透過度」と「見た目の透過度」では全く異なり、数値での等間隔は実際上意味が無いと判断し、「見た目の透過度」で分割しています。10段階ではなく、敢えて9段階にしたのは、1と9の真ん中が5、1と5の真ん中が3というように「真ん中」を設定した方が解りやすいと判断したためです。 全2ページ/9枚 2. MILKY WHITE In the gradation from transparence to sheer white formed by injection molding, there exist infinite variations of a color called translucent white. We classified the varying tones into nine levels according to the degree of transparency in visual image.
3.スモーク インジェクション成形による無色透明と不透明の黒の間に無段階に存在する「スモーク」と言われる色を、「見た目の濃さ」を基準に9段階に分類し、9枚のプレートに成型しました。乳白半透明と同様の理由で測定値ではなく見た目で分割し、同じく同様の理由で9段階としています。170mm×40mm、厚さ2mmのサンプルプレートを真ん中で2分割し、光沢面と梨地面を同時に比較できる構成となっています。 全2ページ/9枚 3. CLEAR BLACK In the gradation from transparence to clear black formed by injection molding, there exist infinite variations of a color called smoke. We classified the varying tones into nine levels according to the degree of density in visual image.
4.メッキ(光沢) 樹脂表面へメッキによる金属色の表現が可能な代表的金属材料を10種選択し、標準色サンプルとして掲載しました。メッキ用サンプルプレートは、光沢面、ヘアライン面、梨地面の3種類のテクスチャーが1枚で同時に見られます。メッキ皮膜の厚さは約20マイクロメートル程度で、光沢面で一般的に使用される厚みを採用しています。 全2ページ/10枚 4. METAL COLOR We selected ten major metals processible for plating on resin to include standard metal colors in this guide. Three different patterns of texture: luster base, hairline base and crape base, are displayed on each plate for optimum viewing of comparison. We applied a uniformed 20μm thick, the standard thickness used for luster base, for the coating layer.
